Invernadero

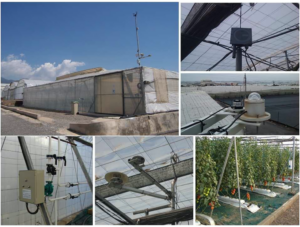

Los ensayos necesarios para la consecución de este TFM se realizaron en la Estación Experimental de la Fundación Cajamar Las Palmerillas, en el término municipal de El Ejido, Almería. El invernadero (Fig. 4) donde se realizaron los experimentos es tipo parral raspa y amagado, orientado en la dirección norte-sur, con una altura máxima en cumbrera es de 4,4 m mientras que en el amagado es de 3,6 m.
El invernadero dispone de ventilación pasiva, formada por ventanas laterales y cenitales. Además, otros sistemas como calefacción, humificación, deshumificación y de iluminación artificial. También se ha incorporado un sistema sensorial para la medición de las variables climáticas más importantes: temperatura y humedad del aire , radiación global y concentración de CO2 . Además de una estación meteorológica exterior: temperatura y humedad ventilado , radiación PAR, radiación global , velocidad del viento y dirección del viento, concentración de CO2 y lluvia. La frecuencia de muestreo de las variables fue de 30 segundos, que se ha considerado suficiente para obtener la dinámica de las diferentes medidas para este tipo de aplicaciones.
SISTEMA DE RECUPERACIÓN DE GASES Y ENRIQUECIMIENTO
En el sistema de calefacción y enriquecimiento a través de biomasa, la caldera (Figura) funciona de acuerdo con la demanda de calefacción. Por las condiciones climáticas de la zona de ensayos, normalmente esta demanda de calefacción se produce en periodos nocturnos.
Los gases generados por la combustión de la biomasa en la caldera, son conducidos al sistema de almacenamiento. Un tanque de carbón activo (Figura 2D) es el sistema responsable de la retención de CO2 procedentes de los gases de la combustión, este proceso lo realiza mediante adsorción.
Durante la adsorción, el resto de componentes de eso humos de la caldera son directamente liberados a la atmosfera. Los gases generados por la combustión de la biomasa en la caldera son conducidos al sistema de almacenamiento gracias a la acción de una soplante, lo que provoca una reducción en el volumen total de gas almacenado en el carbón activo. Este material fue elegido porque es un adsorbente barato y con fácil regeneración para ciclos de adsorción / desorción controlados por cambios de presión. Durante el día, el CO2 es liberado con el objetivo de aumentar el CO2 disponible para las plantas, aumentando la producción y la tasa de fotosíntesis.

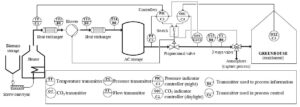

En la Figura se muestra un diagrama de bloques del proceso completo y los diferentes sensores: presión (PT), diferente temperatura (TTx), caudal de aire en la tubería de salida (FT), [CO2] en la salida (OT1) y [CO2] en el invernadero (OT2).
